Trigger Controller

Key Features

  • TTL Encoder 신호를 입력 받아, 사용자가 원하는 간격에 맞춰 Trigger 신호를 발생하는 장치입니다.
Power 입력전원 : DC24V / 1A | 내부 동작 전원 : DC12V | 소비 전력 : 1W
엔코더 입력 채널 독립형 32비트 - 2채널
엔코더 입력 및 인터페이스 Maximum Input Frequency : 16MHz | 4체배 AB mode | A상, /A상, B상, /B상
2채널 트리거 출력
(TTL/접점)
  • TTL Level (DC 5V)
  • Trigger Output Duty : 20 usec ~ 10 msec
  • Trigger 출력 포인트 개수 : Start Point와 End Point 사이의 Interval에 의한 사용자 지정
  • 강제 트리거 기능 : 입력된 주파수로 펄스 발생하여, 강제로 출력되는 기능 (PWM)

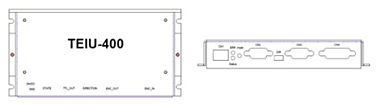

Interpolator

Key Features

  • 외부 1Vpp Sinusoidal 엔코더 신호를 받아 TTL 신호로 변환하여 주는 장치입니다.
  • 입력되는 1Vpp신호를 받아 Sine, Cosine 신호로 Bypass하며, 1Vpp Sine, Cosine
    신호를 400개로 분할하여 TTL 신호로 출력하여 줍니다. (4체배후)
입력 전압 DC 24V, 0.5A
입력 신호 1Vpp Sine Cosine Signal
출력신호 (Analog) 1Vpp Sine Cosine Bypass Signal
출력신호 (TTL) A, B상 5V Differential Line Driver

Distributor

Key Features

  • Quadrature 엔코더 신호를 받아 동일한 TTL 신호로 변환, 분배하여 주는 장치입니다.
입력 전압 DC 24V, 0.5A
입력 신호 5V TTL Quadrature Encoder Signal
출력신호 (TTL) A, B상 5V Differential Line Driver
TTL 최대 출력 주파수 20MHz
표시 상태 Power, Error, ABZ State
