UPS : Uninterruptible Power System

전압/주파수 변동, 순간정전, 서지 등을 수반할 수 있는 상용전원이나 비상시에 사용되는 예비전원을
공급받아 부하 측에 항상 안정된 교류전원을 공급하는 UPS입니다.

Key Features

  • 온라인 정현파 출력.
  • 전압, 전류, 주파수, 고장 등을 표시하는 LCD 표시.
  • 반도체소자 Static Switch 내장으로 소음, 돌입전류가 없는 무순단 절체.
  • RS232 통신 원격제어 감시기능.
  • IGBT 고주파 순시 제어 PWM 방식.
  • 동작상태 LCD로 표시.
  • 마이크로 프로세서에 제어 방식.
  • SNMP 카드 통신모드 지원(옵션).
  • 주문에 따른 다양한 옵션 지원.

TSU-1000 Series

모델명 TSU-1003 TSU-1005 TSU-1007 TSU-1010 TSU-1015 TSU-1020 TSU-1030
용량 3KVA 5KVA 7.5KVA 10KVA 15KVA 20KVA 30KVA
입력전원 상 수 단상 (1Ø) 2 선(W)
정격전압 110V, 220V, 380V (구매시 지정)
전압변동 범위 정격의 ±10%
주 파 수 50Hz 또는 60Hz ±5%
출력전원 상 수 단상 (1Ø) 2 선(W)
정격전압 110V, 220V, 380V (구매시 지정)
전압안정도 ±2% 이내
주 파 수 50Hz 또는 60Hz ±5Hz 이내 (주파수 동기범위 ±1Hz)
과도전압변동 ±5% 이내
과도응답속도 50ms 이내 (±2% 이내로 복귀시)
출력전압조정 ±5% 이내
파형왜율(THD) THD 3% 이하(LINEAR 부하 100%시)
과부하내량 정격의 120%에서 10분간
역률 0.8 LAG
일반특성 냉각방식 강제 풍냉식
사용정격 100% 연속사용
정류 및 충전부 제어방식 고성능 스위칭 방식 / 위상제어 방식
인버터부 제어방식 고주파 (20K Hz) 순시제어 PWM 방식
인버터부 사용소자 IGBT (Insulated gate Bipolar Transistor)
ST/SW 절체방식 반도체에 의한 무순단 동기절체방식
변압기 절연계급 고효율 H종
소음 55~60dBA 이하
효율 85% 이상
축전지 전압 192V 또는240V
외함도장 5Y 7/1

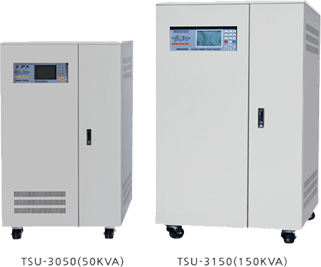

TSU-3000 Series

모델명 TSU-3007 TSU-3010 TSU-3015 TSU-3020 TSU-3030 TSU-3050 TSU-3075 TSU-3100 TSU-3150 TSU-3200 TSU-3300
용량 7.5KVA 10KVA 15KVA 20KVA 30KVA 50KVA 75KVA 100KVA 150KVA 200KVA 300KVA
입력전원 상 수 삼상 (3Ø) 3 선(W)식 / 삼상 (3Ø) 4 선(W)식
정격전압 208V, 220V, 380V, 440V (구매시 지정)
전압변동 범위 정격의 ±10%
주 파 수 50Hz 또는 60Hz ±5%
출력전원 상 수 삼상 (3Ø) 3 선(W)식 / 삼상 (3Ø) 4 선(W)식
정격전압 208V, 220V, 380V, 440V (구매시 지정)
전압안정도 ±2% 이내
주 파 수 50Hz 또는 60Hz ±5Hz 이내 (주파수 동기범위 ±1Hz)
과도전압변동 ±5% 이내
과도응답속도 20ms 이내 (±2% 이내로 복귀시)
출력전압조정 ±5% 이내
파형왜율(THD) THD 3% 이하(LINEAR 부하 100%시)
과부하내량 정격의 110%에서 10분간, 120%에서 1분간
역률 0.8 LAG
일반특성 냉각방식 강제 풍냉식
사용정격 100% 연속사용
정류 및 충전부 제어방식 성전파정류 위상제어방식
인버터부 제어방식 고주파 (20K Hz) 순시제어 PWM 방식
인버터부 사용소자 IGBT (Insulated gate Bipolar Transistor)
ST/SW 절체방식 반도체에 의한 무순단 동기절체방식
변압기 절연계급 고효율 H종
소음 60~70dBA 이하
효율 85% 이상
축전지 전압 192V 또는  240V 또는  360V
외함도장 5Y 7/1
