Pulse Generator
> 제품소개 > ETC Solution

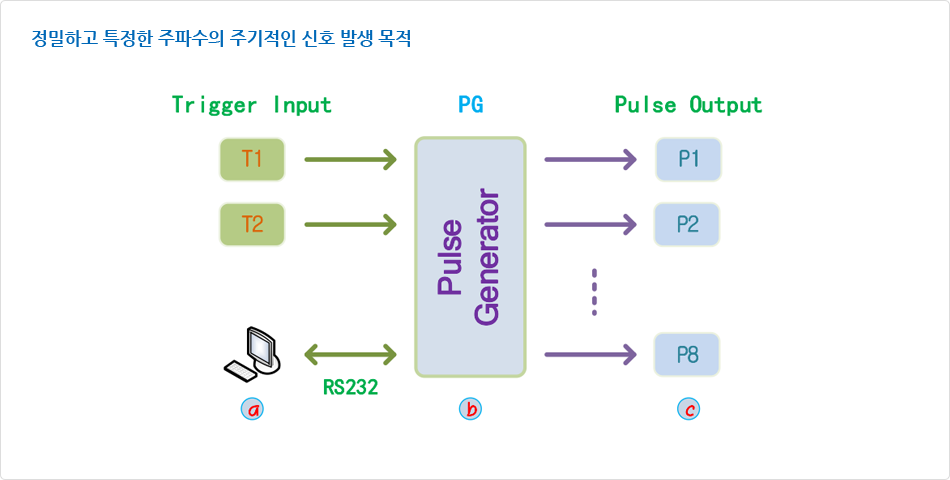

> Pulse Generator정밀하고 특정한 주파수를 일정한 주기로 발생시켜,
정확한 타이밍에 장비들 사이의 동기화를 위한 Pulse Generator
정확하고 주기적인 동작이나 특정 고유 주파수가 필요한 작업을 하기위해 주기적인 신호를
발생시키는데, 사용자가 필요한 특정 주파수와 Duty Ratio 및 출력 전압을 제어하기 위한 장비이다.
주로, 산업용 장비나 다른 장비에 고속 프레임을 위한 신호 Trigger or Pulse를 발생시켜 정확한
타이밍에 다양한 장비들 사이의 제어 및 동기화를 하기 위한 장비이다.
Key Features
- 출력 주파수 범위 : 1 ~ 1M[Hz] , Duty Ratio : 0 ~ 100
- 출력 모드 : 1. Periodic 모드 : 주파수와 Duty-Ratio 값을 설정해주면 무한 반복 출력
- 2. 외부 Trigger 모드 : 주파수와 Duty-Ratio 값을 설정해주면 트리거에 동기화해서 출력
- 3. Start-Stop 모드 : 주파수와 Duty-Ratio 값을 설정해주면 외부 2개의 트리거에 동기화해서 출력
- 4. Bypass 모드 : 외부 2개의 트리거를 해당 채널로 출력
- 출력에 따른 제품 구분 : 4CH, 8CH
- 요구에 따른 기능 Customizing 가능
Specifications
| Model | PG-2T4 | PG-2T8 |
|---|---|---|
| 입력 제어 포트 | RS232 (Direct Cable) / 115,200bps / RTS-CTS Off | |
| External Trigger In | T1 and T2 (BNC Connectors) | |
| Trigger Out | P1 ~ P4 (BNC Connectors) | P1 ~ P8 (BNC Connectors) |
| 출력 주파수 범위 | 1 ~ 1,000,000 [Hz] | |
| Duty Ratio | 0~100 [%] or 10[ns] ~ 1[s] | |
| 전원 입력 | DC 12V | |
